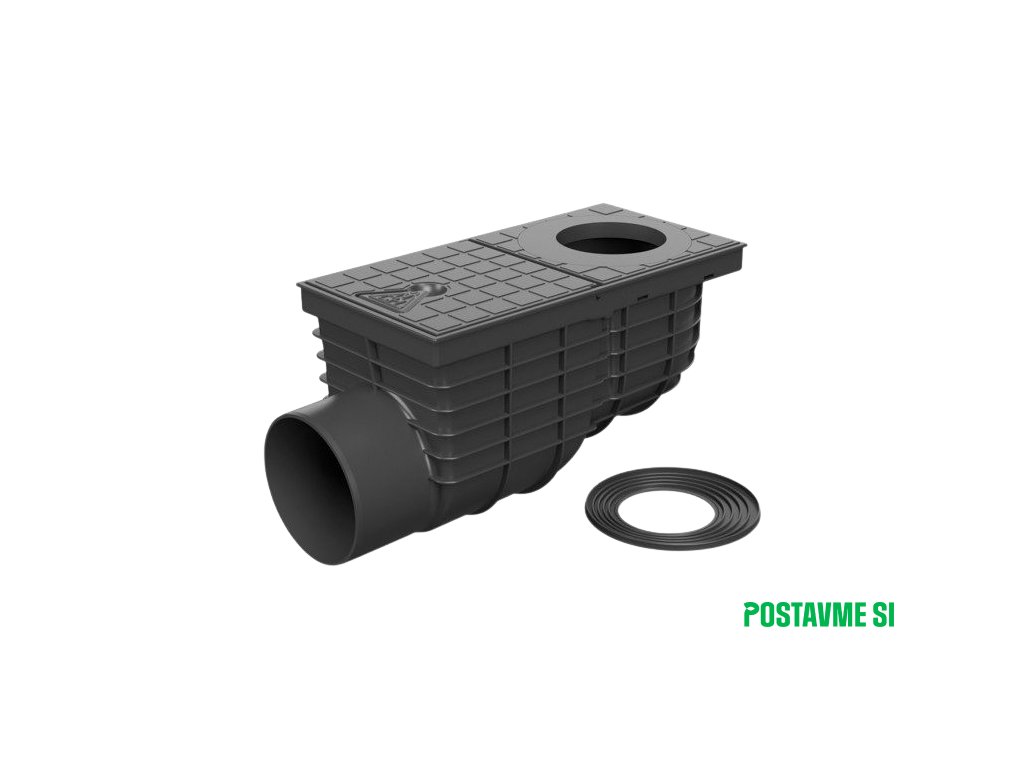

Kanalizačný vpust bočný D110 (Geiger suchý bočný)

Podrobný popis

Ideálne riešenie pre odvod dažďovej vody tam, kde nie je dostupný zadný ani spodný odtok a odtok potrubia musí byť vedený pozdĺž steny alebo okraja podlahy - pozdĺž fasád, chodníkov, terás alebo pozemkových úprav.

Hlavné benefity:

• bočný odtok DN110 pre potrubia vedené pozdĺž stien
• nízka stavebná výška - 171 mm
• excentrické veko umožňuje prispôsobenie priemerov odtoku 75–125 mm
• protizápachová klapka zabraňujúca spätnému zápachu
• robustná rebrovaná konštrukcia pre vyššiu pevnosť a stabilitu
• trieda zaťaženia K3 – 300 kg, vhodné aj pre verejné plochy

 Technické parametre:

• materiál: polypropylén, polystyrén (s UV stabilizáciou)
• prietok: 375 l/min

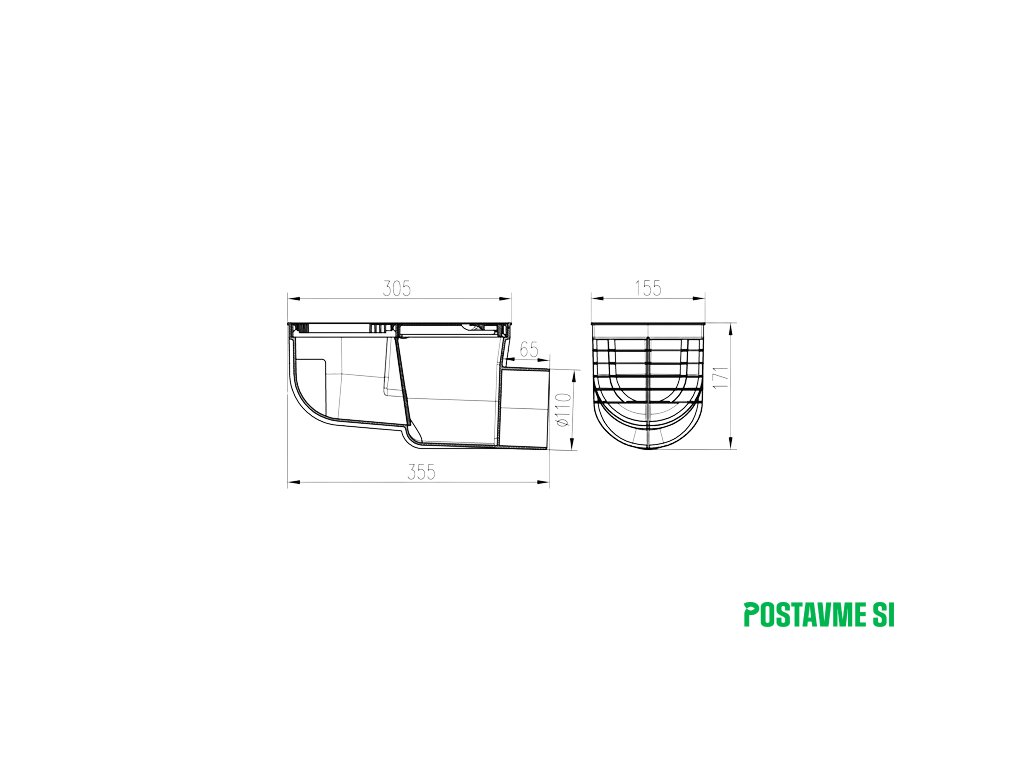

• rozmery: 305 x 155 x 171 mm
• typ pripojenia odpadu: horizontálny

  Technický list

Návod na montáž:

1. Vykopte dostatočne veľkú jamu na osadenie a odstráňte veľké a ostré kamene, aby nedošlo k poškodeniu.
2. Skontroluj či je dostatočný priestor pre bočné napojenie a dostatočný spád smerom ku kanalizácii
3. Odober excentrické veko a vyrež otvor podľa priemeru zvodu. Otvor vyrezávaj postupne len na potrebný rozmer.
4. Bočný vývod pripoj na kanalizačné potrubie DN 110.
5. Skontrolujte, či je geiger stabilne uložený. Skontrolujte aj umiestnenie protizápachovej klapky.
6. Geiger pevne zabetónujte alebo obložte štrkom a zeminou. Betónová vrstva okolo a pod geigrom by mala mať hrúbku minimálne 5 - 10 cm. Myslite na dodatočnú pokládku dlažby alebo inú povrchovú úpravu.
7. Pripoj zvod a prelej vpust vodou. Skontroluj plynulý odtok, tesnosť spojov a funkciu protizápachovej klapky.
8. Pravidelne kontrolujte funkčnosť a čistotu vnútorného vymeniteľného koša.
